Una nuova soluzione che coniuga le necessità di ingombri ridotti con alte performace, sfruttando le caratteristiche di robustezza dell’acciaio, la consolidata tecnologia del condensatore a filo e l’innovativa opportunità multicircuitale, che permettono a COMPACT di proporsi come scambiatore di calore ideale per le più svariate applicazioni, strizzando l’occhio alla naturale soluzione delle nuove sfide progettuali quali i nuovi fluidi refrigeranti, le alte pressioni di lavoro, la riciclabilità di prodotto e non ultima l’assenza di manutenzione durante la vita dell’elettrodomestico.
COMPACT: l’innovativo scambiatore termico
progettato per le tue esigenze!
Con il nostro Configuratore sarà ancora
più semplice e veloce
fare la tua richiesta personalizzata.
Compilando i campi potrai procedere
in piena autonomia alla richiesta di definizione,
per caratteristiche e funzionalità,
dello scambiatore a te necessario.
Clicca sul tasto sottostante per accedere alla configurazione!
INIZIA LA CONFIGURAZIONE
"*" indica i campi obbligatori
Numero ridotto di brasature
La riduzione del numero di brasature e la conseguente riduzione del rischio di perdita di carica del fluido refrigerante, senza intaccare l’efficienza di scambio termico, aumenta la costanza nel tempo della performance di prodotto.
La massimizzazione della concentrazione di superfici primarie e secondarie nell’unità di spazio consente di sostituire lo scambiatore Cu/Al in uso con la nostra soluzione senza che il cliente debba rivedere il progetto e permette di applicare una soluzione in acciaio dove prima non era possibile.
Riduzione delle perdite di carico
ove necessario
Permette di sdoppiare il circuito e/o di creare diversi circuiti su layers dello stesso scambiatore, per ottenere la performance necessaria all’apparecchiatura.
Modularità e scalabilità dimensionale
Lo sviluppo in altezza, lunghezza e larghezza può essere ottenuto sia attraverso la variazione dimensionale del singolo rango, sia con l’implementazione di ranghi inseriti nel sistema di fissaggio appositamente studiato in modo speculare,
sia collegando tra loro i moduli, attraverso l’unione tra loro di più sistemi di fissaggio, in maniera ripetibile e/o scalabile.
Flessibilità circuitale
- Possibilità di collegare in serie di tutti i ranghi.
- Più circuiti su un unico modulo, con collegamenti in serie/parallelo e/o in parallelo/parallelo.
- Possibilità di replicare in schemi differenti l’unione tra loro dei vari moduli singoli.
- Possibilità di diversificare i flussi e differenziare e/o moltiplicare i circuiti, attraverso collegamenti in serie e parallelo, mantenendo inalterato l’ingombro totale.
Ottima manutenibilità e resistenza al deposito di elementi esterni
convogliati da flussi di aria sono le principali caratteristiche del nostro prodotto.
Tutte le GIUNZIONI vengono testate al 100% ad elio a garantire l’assenza di perdite.
La possibilità di determinare la spaziatura tra i fili e il loro posizionamento rispetto al layers successivo, ELIMINANO la possibilità di DEPOSITO/ACCUMULO di polvere o altre sostanze che potrebbero ridurre o addirittura bloccare il flusso di aria.
Il numero delle GIUNZIONI presenti mediamente è il 65% IN MENO, rispetto ad uno scambiatore Cu/Al. Questo oltre a ridurre i costi garantisce una migliore life performance.
La ROBUSTEZZA caratterizza il prodotto, che non teme impatti accidentali o danni per “pulizia” superficiale.
La RESISTENZA NEL TEMPO è oramai driver imprescindibile.
Ottima manutenibilità e resistenza al deposito di elementi esterni
convogliati da flussi di aria sono le principali caratteristiche del nostro prodotto.
Ottima manutenibilità e resistenza al deposito di elementi esterni convogliati da flussi di aria
- Tutte le GIUNZIONI vengono testate al 100% ad elio a garantire l’assenza di perdite.
- La possibilità di determinare la spaziatura tra i fili e il loro posizionamento rispetto al layers successivo, ELIMINANO la possibilità di DEPOSITO/ACCUMULO di polvere o altre sostanze che potrebbero ridurre o addirittura bloccare il flusso di aria.
- Il numero delle GIUNZIONI presenti mediamente è il 65% IN MENO, rispetto ad uno scambiatore Cu/Al. Questo oltre a ridurre i costi garantisce una migliore life performance.
- La ROBUSTEZZA caratterizza il prodotto, che non teme impatti accidentali o danni per “pulizia” superficiale.
- La RESISTENZA NEL TEMPO è oramai driver imprescindibile.
Tutte le GIUNZIONI vengono testate al 100% ad elio a garantire l’assenza di perdite.
La possibilità di determinare la spaziatura tra i fili e il loro posizionamento rispetto al layers successivo, ELIMINANO la possibilità di DEPOSITO/ACCUMULO di polvere o altre sostanze che potrebbero ridurre o addirittura bloccare il flusso di aria.
Il numero delle GIUNZIONI presenti mediamente è il 65% IN MENO, rispetto ad uno scambiatore Cu/Al. Questo oltre a ridurre i costi garantisce una migliore life performance.
La ROBUSTEZZA caratterizza il prodotto, che non teme impatti accidentali o danni per “pulizia” superficiale.
La RESISTENZA NEL TEMPO è oramai driver imprescindibile.
Ottima manutenibilità e resistenza al deposito di elementi esterni
convogliati da flussi di aria sono le principali caratteristiche del nostro prodotto.
Tutte le GIUNZIONI vengono testate al 100%
ad elio a garantire l’assenza di perdite.
La possibilità di determinare la spaziatura
tra i fili e il loro posizionamento rispetto
al layers successivo, ELIMINANO la possibilità
di DEPOSITO/ACCUMULO di polvere
o altre sostanze che potrebbero ridurre
o addirittura bloccare il flusso di aria.
Il numero delle GIUNZIONI presenti mediamente
è il 65% IN MENO, rispetto ad uno scambiatore Cu/al.
Questo oltre a ridurre i costi garantisce
una migliore life performance.
La ROBUSTEZZA caratterizza il prodotto,
che non teme impatti accidentali
o danni per “pulizia” superficiale.
La RESISTENZA NEL TEMPO
è oramai driver imprescindibile.
100% riciclabile
Sia il tubo quanto i fili sono realizzati in acciaio al carbonio.
L’acciaio è il materiale più riciclato al mondo e ha dunque una propensione innata verso l’economia circolare, aspetto fondamentale per mitigare le emissioni di CO2 e contrastare il cambiamento climatico.
Per il Gruppo Marcegaglia, la sostenibilità non è solamente un’opportunità, ma anche un impegno tangibile nel fronteggiare le sfide di un mondo sempre più sensibile agli impatti ambientali e sociali, al fine di assicurare un futuro migliore alle generazioni future.
Con questo proposito, Marcegaglia ha sviluppato un Piano di Sostenibilità, roadmap di Gruppo per conciliare la crescita aziendale e la solidità finanziaria con la responsabilità ambientale e sociale.
Scarica qui il Rapporto di Sostenibilità Marcegaglia
scopri i nostri prodotti per il settore professionale della refrigerazione
Caratteristiche
Serpentina con fili elettrosaldati
su entrambi i lati
- Tubo acciaio: sec. UNI EN 10139-DC04
- Passo serpentina: 50 – 40 – 25 mm
- Larghezza area fili: 350 – 1.000 mm
- Altezza fili: 300 – 1.450 mm
- Filo acciaio tipo 3 CD 5, UNI 5598-71
- Distanza tra i fili: definibile con il cliente
- Verniciatura: nera per cataforesi
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Fissaggio al mobile
- Su richiesta, saldatura spalle di fissaggio in acciaio FeP01 UNI 5961-67, disponibili in diverse altezze e forature
(Range altezze spalla: da 0 a 25 mm).
Su richiesta
- Applicazione del filtro disidratatore in Cu
- Applicazione del tubo di carica in Cu
- Esecuzione del collaudo saldature al 100% con tecnologia ad He
- Applicazione di spalle di fissaggio
Caratteristiche
Serpentina a “Sandwich”
tra lamiere elettrosaldate
- Tubo acciaio: sec. UNI EN 10139-DC04
- Passo serpentina: 60 – 32,5 mm
- Larghezza area fili: 342 – 780 mm
- Altezza fili: 240 – 1456 mm
- Lamiera acciaio: sec. UNI EN 10139-DC01
- Spessore lamelle: 0,3 – 0,4 mm
- Verniciatura: nera per cataforesi
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Fissaggio al mobile
- Scelta tra diverse tipologie di laterali paralleli o inclinati. Disponibili diverse tipologie di fori ricavati sui laterali del condensatore. Realizzabili differenti altezze della spalla di fissaggio.
Su richiesta
- Applicazione del filtro disidratatore in Cu
- Applicazione del tubo di carica in Cu
- Esecuzione del collaudo saldature al 100% con tecnologia ad He
- Esecuzione di laterali di fisaggio secondo disegno del cliente
Caratteristiche
Serpentina con fili elettrosaldati
su entrambi i lati
- Tubo acciaio al carbonio elettrosaldato: sec. UNI EN 10139-DC04
- Tubo diametri disponibili: 4,76×0,7 mm o 6,00×0,7 mm
- Passo serpentina: 50 – 25 mm
- Raggio di piega: 12,5 mm
- Altezza fili: definibile con il cliente
- Filo acciaio tipo 3 CD 5, UNI 5598-71
- Distanza tra i fili: definibile con il cliente
- Verniciatura: nera per cataforesi
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Fissaggio
- Le staffe di fissaggio vengono progettate in co-design con il cliente tenedo conto delle esigenze di progetto, in termini sia dimensionale che di materiali e finiture.
Su richiesta
- Applicazione del filtro disidratatore in Cu
- Applicazione di tronchetti in Cu su terminali in Fe per agevolare la giunzione in processo produttivo cliente
- Esecuzione del collaudo saldature al 100% con tecnologia ad He
- Esecuzione di staffe di fisaggio secondo disegno del cliente
- Creazione di design su misura
Caratteristiche
Serpentina a “Sandwich” tra lamiere elettrosaldate
- Tubo acciaio al carbonio elettrosaldato: sec. UNI EN 10139-DC04
- Tubo diametri disponibili: 4,76×0,70 mm o 6,00×0,7 mm
- Passo serpentina: 32,50 mm
- Raggio di piega: 16,00 mm
- Altezza: definibile con il cliente
- Lamiera acciaio: sec. UNI EN 10139-DC01
- Spessore lamelle: 0,3 – 0,4 mm
- Verniciatura: nera per cataforesi
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Fissaggio
- Le staffe di fissaggio vengono definite con il cliente tenedo conto delle esigenze di progetto, in termini sia dimensionale che di materiali e finiture.
L’elemento staffa è strutturale e può essere utilizzato, all’occorrenza, come fissaggio per carter convogliatore e/o supporto ventilatore.
Su richiesta
- Applicazione del filtro disidratatore in Cu
- Applicazione di tronchetti in Cu su terminali in Fe per agevolare la giunzione in processo produttivo cliente
- Esecuzione del collaudo saldature al 100% con tecnologia ad He
- Esecuzione di staffe di fisaggio secondo disegno del cliente
- Creazione di design su misura
Caratteristiche
Serpentini modulari con fili elettrosaldati
su entrambi i lati
- Tubo acciaio al carbonio elettrosaldato: sec. UNI EN 10139-DC04
- Tubo diametri disponibili: 4,76×0,7 mm o 6,00×0,7 mm
- Passo serpentina: 25 mm
- Distanza tra moduli: 4,00 mm
- Numero moduli: definibile con il cliente
- Numero di circuiti e collegamento: definibile con il cliente
- Filo acciaio tipo 3 CD 5, UNI 5598-71
- Distanza tra i fili: definibile con il cliente
- Verniciatura: nera per cataforesi e/o rivestimento nanotecnologico
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Fissaggio
- Le staffe di fissaggio vengono progettate in co-design con il cliente tenedo conto delle esigenze di progetto, in termini sia dimensionale che di materiali e finiture.
Su richiesta
- Applicazione del filtro disidratatore in Cu
- Applicazione di tronchetti in Cu su terminali in Fe per agevolare la giunzione in processo produttivo cliente
- Esecuzione del collaudo saldature al 100% con tecnologia ad He
- Esecuzione di carter convogliatore e/o supporto ventilatore
- Creazione di design su misura
Caratteristiche
- Tubo acciaio: sec. UNI EN 10139-DC04, zincato a caldo
- Diametro standard di piega: 11 mm interno tubo
- Massima lunghezza della barra lavorabile: 7,5 m
- Design: pieghe su 2D e 3D
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Su richiesta
- Lavorazioni terminali
- Rimozione zinco su terminali
- Pieghe terminali: vari diametri su richiesta
Caratteristiche
- Tubo acciaio: sec. UNI EN 10139-DC04, zincato a caldo
- Passo spirale: 7 – 20 mm
- Diametro interno della spirale: specifico su richiesta
- Interasse spirali: specifico su richiesta
- Lunghezza spirale: 80 – 300 mm
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Su richiesta
- Pieghe terminali specifiche
Caratteristiche

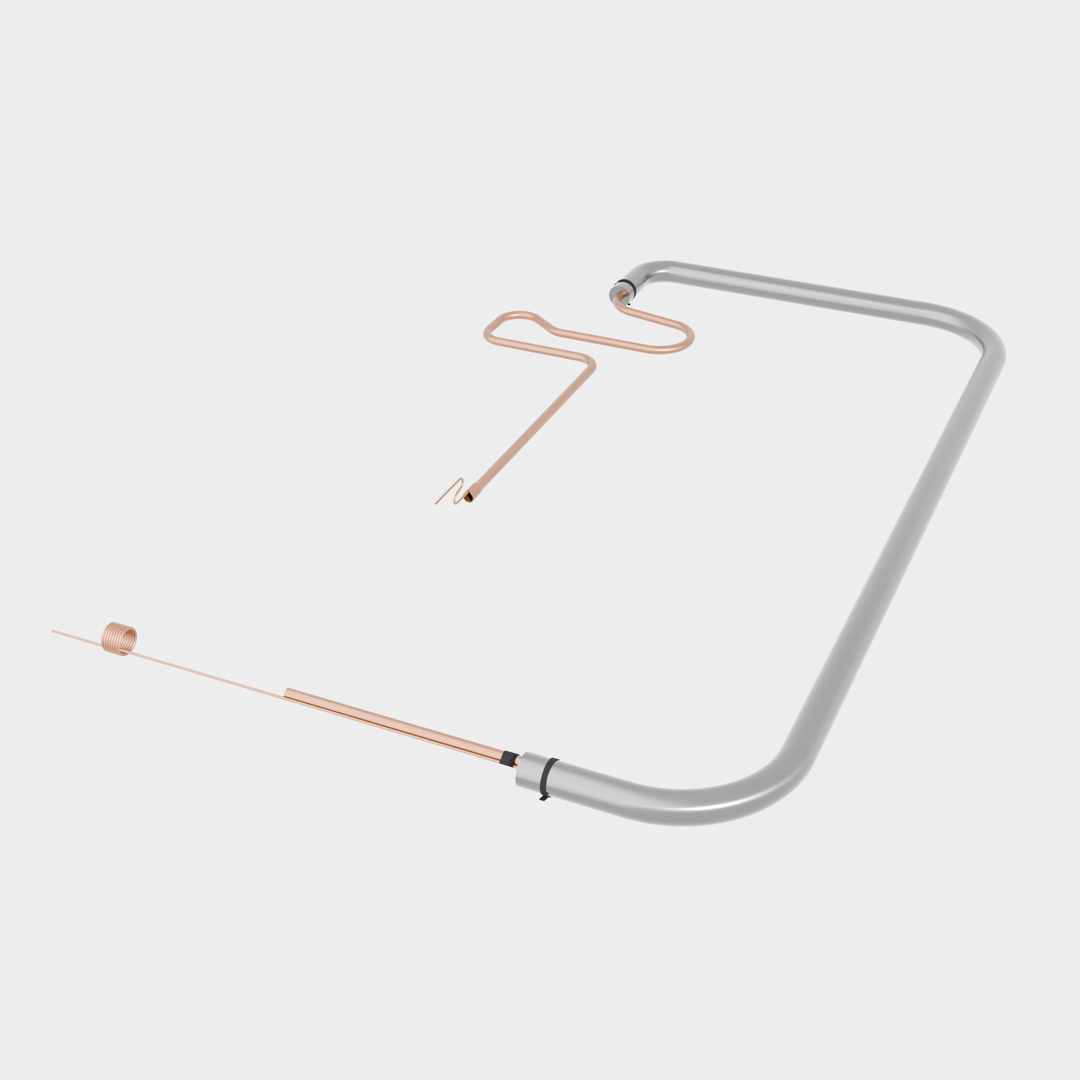

- Tubo in rame DHP sec. UNI EN 12735-2.
e tubo in alluminio sec. EN 573-3:1996 e UNI EN 755-2:1999 - Dimensioni tubo: AL/AL tubo 8,00×0,7 mm
Cu/AL tubo 8,00×0,5 mm o 8,00×0,7 mm - Passo interasse tubi: 16 mm
- Altezze Alette: 30 mm – 50 mm – 75 mm
- Distanza aletta-aletta: 4 mm
- Dimensione pacco alettato: da definire con il cliente
- Circuiti: numero di circuiti e collegamento da definire con il cliente
- Pulizia e umidità interna: sec. DIN 8964
- Nebbia salina: sec. ASTM 8117/ISO 9227 > 48 h
Su richiesta
- Lavorazioni terminali
- Applicazione di tronchetti in Cu alle estremità
- Pieghe terminali: vari diametri su richiesta
- Verniciatura: nera per cataforesi
Caratteristiche
- Evaporatore base
- Spallette di fissaggio
- Tubo scambiatore con capillare
- Resistenza di sbrinamento
- Piastra posteriore in Al (convogliatore)
- Piastra anteriore in Al (carter)
- Elementi isolanti in EPS
- Sensore NTC di temperatura
- Termolimitatore elettrico (fusibile e/o bimetallo)
- Cablaggi, fissaggi a vite e/o rivetto
Su richiesta
- Test ricerca fughe 100% con He
- Test 100% corretto cablaggio
- Configurazione circuitale
- Adattatore per giunzioni capillare-capillare
Caratteristiche
- Tubo in Cu, Ø esterno: 5,95 – 7,00 – 8,00 – 10,00 mm
- Tubo in Al Ø esterno: 8,00 mm
- Tubo capillare Ø esterno 1,85 mm (con possibilità di diversificazione del Ø interno e conseguente sviluppo in funzione del valore della portata richiesta)
- Taglio orbitale del capillare con misurazione 100% della portata
- Rame tipo Cu DHP conforme a normativa UNI 5649-88 pt.1
- Alluminio conforme a normativa UNI 5649-88 pt.1
- Pulizia interna: sec. DIN 8964
Su richiesta
- Accumulatore in Cu
- Adattatore in Cu diametro esterno: 5,95 – 7 – 8 – 10 mm
- Lavorazioni di testa su richiesta del cliente
- Guaina termoisolante tipo Rubaflex
- Adattatore per giunzioni capillare-capillare
Caratteristiche
- Tubo in rame tipo Cu DHP sec. UNI 5649
- Schiacciamento, allargatura e tolleranze sec. DIN 7773-81
- Pulizia e umidità interna: sec. DIN 8964
- Compatibilità fluidi refrigeranti: da verificare con il cliente
- Diametri: 5,00 mm – 10,00 mm
- Lunghezze lavorabili: 35 mm – 3.000 mm
Su richiesta
- Lavorazioni di testa: calibratura, allargatura, rastrematura e martellatura
- Operazioni: lavaggio in centrifuga per asportazione residui interni ed esterni di olii o trucioli
- Imballo: da definire con il cliente
Caratteristiche
- Tubo capillare: Ø esterno 1,85 mm
- Tubo capillare: Ø interno, definibile secondo esigenze di valore portata necessario al cliente
- Lunghezza capillare: min. 500 mm e max. 5.000 mm
- Taglio: tecnologia orbitale con misurazione 100% della portata
- Rame tipo Cu DHP sec. UNI 5649-88 pt.1
- Pulizia interna: sec. DIN 8964
Su richiesta
- Lavorazioni di testa: brasatura tronchetto espansione in Cu
- Operazioni: esecuzione di riccioli o altre pre-pieghe per imballo
- Imballo: da definire con il cliente
Caratteristiche
- Tubo in Fe: 4,00 – 4,76 – 6,00 – 8,00 mm
- Tubo: acciaio al carbonio elettrosaldato sec. UNI EN 10139-DC04, zincato a caldo o “nero”
- Tubo in Al: Ø esterno: 8,00 mm, sec. EN 573-3:1996 e UNI EN 755-2:1999
- Tubo in Cu: Ø esterno: 4,00 – 5,00 – 6,00 – 7,00 – 8,00 – 10,00 mm
- Rame tipo Cu DHP sec. UNI 5649-88 pt.1
- Pulizia interna: sec. DIN 8964
Su richiesta
- Lavorazioni di testa: calibratura, allargatura, rastrematura e martellatura
- Operazioni: design custom e possibilità di piegature anche in 3D
- Imballo: da definire con il cliente
Caratteristiche
Aspetto superficiale
- Stato naturale con superficie esterna leggermente oleata e con estremità protette, adatto all’immagazzinamento in ambienti idonei per normali periodi di stoccaggio.
- Rivestimento di zinco con spessore minimo garantito superiore a 7 m, corrispondente a 50 g/m2, tale da garantire una resistenza alla corrosione in nebbia salina alla ruggine rossa pari a 48 ore, misurata in conformità alla norma ISO 9227.
Caratteristiche meccaniche garantite
- Carico unitario di rottura (MPa)≥300 – Rm
- Carico unitario di snervamento (MPa)≥180 – R0.2
- Allungamento percentuale a rottura su L0=5,65 √S0 ≥ 25%
- Pulizia e umidità interna sec. DIN 8964
Imballo standard – Mercato nazionale
- I rotoli sono forniti su bancali di legno (normalmente a perdere) o bancali di ferro zincati (normalmente a rendere)
e posizionati con le spire parallele al piano del bancale.
Le spire del rotolo, avvolte compatte sono serrate in tre o quattro punti mediante reggetta idonea.
Peso massimo di ogni bancale: kg 2500 ca.
Il prodotto lucido viene preventivamente trattato con olio antiossidante.
Imballo standard – Mercato estero
- Le bobine compatte di tubo lucido, trattate con olio antiossidante, sono fornite con sacco V.C.I. su pallet a perdere e posizionate con spire parallele al piano del bancale.
Le spire della bobina avvolte compatte sono serrate in tre punti tramite reggetta.
Marcegaglia Imat
Marcegaglia IMAT è l’unità specializzata nella progettazione e nella realizzazione di componenti e sistemi per l’industria della refrigerazione e degli elettrodomestici, con una gamma diversificata e sinergica di prodotti per il cooling system, dalla condensazione all’evaporazione sino a coprire le crescenti esigenze dei circuiti in pompa di calore.
Grazie al know how di prodotto e di processo maturato in oltre 40 anni di attività, Marcegaglia IMAT è in grado di affiancare la clientela come partner nei processi di sviluppo in co-design del prodotto, garantendo la fornitura di componenti e sistemi complessi con i più elevati standard qualitativi e prestazionali.
Contattaci
Vuoi ricevere maggiori informazioni?
Il nostro Ufficio Tecnico è a disposizione per illustrarti le potenzialità del prodotto e per accogliere ogni tua richiesta.
"*" indica i campi obbligatori
